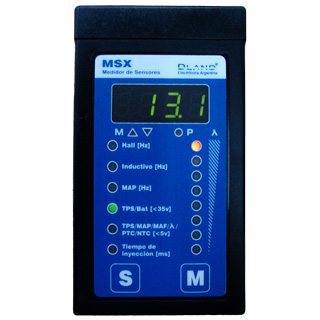

Medidor de Sensores





El MSX es un preciso instrumento diseñado para la medición de las diversas señales que los sensores generan en vehículos con sistemas de inyección.




Con esta herramienta usted ahorrará tiempo en el diagnóstico de fallas, que el mal funcionamiento de la Unidad de Mando, cableados y sensores generan en los sistemas de inyección.




CARACTERISTICAS PRINCIPALES:


· Totalmente Digital
· Mide Tiempo de Inyección.
· Mide sensores de nivel (TPS, MAP, MAF, λ, NTC, PTC).
· Mide sensores de frecuencia (MAP, HALL, INDUCTIVO).
· Mide Nivel de Tensión de Batería.
· Indica Variación entre mediciones normal o pulsante.
· Memoria de valor máximo o mínimo.
· Medición en pleno funcionamiento.
· Protegido contra conexiones erróneas (Máximo 35v).
· Pulsadores sensibles al tacto
· Equipo portátil de tamaño reducido
· Simplicidad de operación
· Practicidad de uso sobre los vehículos
· Alimentación 10,5 a 14,5 Vcc
· Cables super flexibles, aún a temperaturas bajas
· Conexiones por medio de Punta Pincha Cable

DESCRIPCIÓN:
  · Funciones:___ - Medición de Sonda Lambda
_____________- Medición Tiempo de Inyección
_____________- Medición de Sensores de Nivel 5v
_____________- Medición de Sensores de Nivel 12v y ______________Tensión de Bateria.
_____________- Medición de Sensores MAP Frecuencia
_____________- Medición de Sensores INDUCTIVOS
_____________- Medición de Sensores HALL

· Funciones de Memoria
· Indicador Normal / Pulsante
· Ensayos sobre el vehículo
· Conexiones
· Modo de Operación
· Características Técnicas
· Documentación
· Solicitud de Información de Ventas

Haga Click en una imagen para ampliar



Funciones

- Medición de Sonda Lambda

Por medio del MSX usted puede medir los valores entregados por la sonda lambda del vehículo de dos formas diferentes.

Una de ellas es expresada informando el valor de tensión entregado por la sonda lambda. Para utilizar esta función deberá seleccionar el modo de medición de sensores de nivel <5v. Ésta medición de sonda lambda no puede ser realiza junto con otras mediciones. En estas mediciones podrá almacenar el valor máximo o mínimo por medio de la función de memoria.

La segunda forma de medir el sensor lambda es expresada informando el valor de tensión por medio de la barra de 8 leds. Cuando lo requiera, podrá realizar esta medición al mismo tiempo que realiza otras mediciones, como ser medición de tiempo de inyección, medición de MAP de Frecuencia o sensores Hall.
_
- Medición Tiempo de Inyección

Esta función le permite al usuario conocer el valor de tiempo de inyección generado por la unidad de mando (ECU) en tiempo real.

Esta medición se realiza de forma simple, basta con seleccionar el modo de medición de tiempo de inyección y conectar el terminal de medición al terminal de pulsos del inyector deseado.
En estas mediciones podrá almacenar el valor máximo o mínimo por medio de la función de memoria.
_
- Medición de Sensores de Nivel 5v

Esta función le permite al usuario conocer el valor de tensión en tiempo real.
Por medio de esta función podrá medir TPS 5v, MAP de Nivel, MAF, Sonda Lambda, Sensores PTC y NTC.
También podrá verificar también el estado de las alimentaciones de los diversos sensores que se encuentran en el vehículo.

Esta medición se realiza de forma simple, basta con seleccionar el modo de medición de Sensores de Nivel <5v y conectar el terminal de medición al terminal de señal del sensor deseado.
En estas mediciones podrá almacenar el valor máximo o mínimo por medio de la función de memoria.
_
- Medición de Sensores de Nivel 12v y Tensión de Batería

Esta función le permite al usuario conocer el valor de tensión en tiempo real.
Por medio de esta función podrá medir TPS 12v y el valor de tensión de la batería del vehículo.
También podrá verificar también el estado de las alimentaciones de los diversos sensores que se encuentran en el vehículo.

Esta medición se realiza de forma simple, basta con seleccionar el modo de medición de Sensores de Nivel <35v y conectar el terminal de medición al terminal de señal del sensor deseado o al terminal positivo de la batería.
En estas mediciones podrá almacenar el valor máximo o mínimo por medio de la función de memoria.
_
- Medición de Sensores MAP Frecuencia

Esta función le permite al usuario conocer el valor de frecuencia generado por el sensor en tiempo real.

Esta medición se realiza de forma simple, basta con seleccionar el modo de medición de MAP de Frecuencia y conectar el terminal de medición al terminal de señal del sensor.
En estas mediciones podrá almacenar el valor máximo o mínimo por medio de la función de memoria.
_
- Medición de Sensores INDUCTIVOS

Esta función le permite al usuario conocer el valor de frecuencia generado por el sensor en tiempo real.
Por medio del MSX podrá medir sensores inductivos de 2 o 3 cables, con o sin diagnostico. En ninguno de los casos la medición del sensor alterará el funcionamiento del vehículo.

Esta medición se realiza de forma simple, basta con seleccionar el modo de medición de INDUCTIVO y conectar los terminales de medición a los terminales del sensor.
En estas mediciones podrá almacenar el valor máximo o mínimo por medio de la función de memoria.
_
- Medición de Sensores HALL

Esta función le permite al usuario conocer el valor de frecuencia generado por el sensor en tiempo real.
Por medio del MSX podrá medir sensores HALL de 5v o de 12v sin tener que realizar ninguna selección adicional. En ninguno de los casos la medición del sensor alterará el funcionamiento del vehículo.

Esta medición se realiza de forma simple, basta con seleccionar el modo de medición de HALL y conectar el terminal de medición al terminal de señal del sensor.
En estas mediciones podrá almacenar el valor máximo o mínimo por medio de la función de memoria.
_


Funciones de Memoria

El MSX dispone de dos funciones de memoria para almacenar los valores Máximos o Mínimos registrados.
La función de Memoria le informara en pantalla el valor seleccionado de la función activa, y lo irá actualizando a medida que nuevos registros sean medidos.

La activación de esta función se realiza por medio del pulsador de memoria .
Los indicadores notifican al usuario del valor representado en pantalla.

El Indicador luminoso () notifica que está activa la visualización del valor Máximo.
El Indicador luminoso () notifica que está activa la visualización del valor Mínimo.
Cuando ambos indicadores se encuentran apagados el valor representado es el valor en tiempo real.



Indicador Normal / Pulsante

El MSX dispone de un indicador de variacion Normal o Pulsante entre mediciones.

Este indicador se activa cuando las variaciones entre sucesivas mediciones del sensor bajo testeo tienen una variación fuera erratica o excesivamente grande.
Si este indicador no se enciende significa que las varicaciones entre las mediciones tienen una variación normal.



Ensayos sobre el vehículo

El diseño del MSX le permite poder transportarlo sin inconvenientes para descartar fallas de señal de inyección, batería, sonda lambda y otros sensores sobre el vehículo.

Si usted desea descartar una falta de funcionamiento de un sensor o cableado en un vehículo, podrá conectar el MSX a los sensores con el motor en operación y realizar las mediciones deseadas.
El diseño del MSX le permite realizar estas mediciones sin alterar el normal funcionamiento de los sensores bajo testeo.



Conexiones

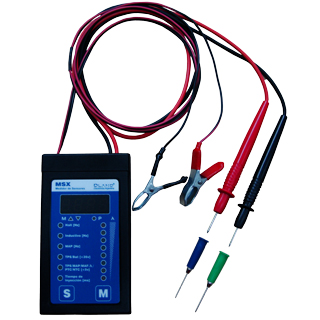

El MSX viene equipado con dos puntas de testeo de 2mm de diametro para realizar las conexiones a los diferentes sensores.

En las ocasiones en que la conexion no pueda realizarse por medio de estas dispondra usted del set PPC que se incluye con este equipo.

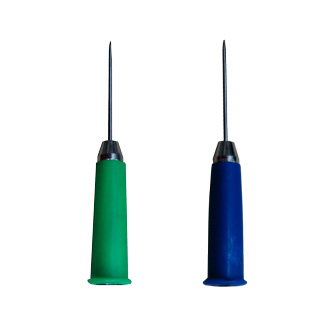

El set PPC consta de dos puntas pincha cable con conexión posterior para las puntas de testeo fijas del MSX.

PPC Puntas Testeo Fijas MSX
Puntas Testeo Fijas MSX

Para obtener mas información sobre PPC puede visitar la página del producto haciendo click aquí.


Modo de Operación
  1. Alimente el equipo.
    _
  2. Seleccione el tipo de sensor a medir por medio del pulsador  .
    _
  3. Conecte el/los terminal/es de medición al sensor deseado de acuerdo a lo indicado en el Manual del MSX. Los valores entregados por el sensor conectado seran representados en pantalla en tiempo real.
    _
  4. Durante el transcurso de la medición puede presionar el pulsador  para retener en pantalla el valor máximo () o mínimo () registrado, este valor se ira actualizando a medida que nuevos máximos o mínimos sean medidos. Para desactivar esta opción basta con volver a presionar el pulsador  y al apagarse los indicadores ésta función estará desactivada.


Características Técnicas

Tensión alimentación: 10,5 ~ 14,5 Voltios C.C.
Corriente de consumo máxima (*): 200 mA
Protección contra polarización inversa
Protección contra conexiones erroneas Maxima Soportada 35v
Rango de Medicion de Tiempo de Inyección 0,25 ~ 62,50 mS
Resolución de Medición de Tiempo de Inyección 0,01 mS
Resolución de Medición Sensores de Nivel 0~5v 0,01 Volt
Resolución de Medición Sensores de Nivel 0~35v 0,1 Volt
Rango de Medición Sensores MAP Frecuencia 5,0 ~ 200,0 Hz
Resolución de Medición Sensores MAP Frecuencia 0,1 Hz
Rango de Mecición Sensores INDUCTIVOS 5 ~ 8000 Hz
Resolución de Medición Sensores INDUCTIVOS 1 Hz
Rango de Mecición Sensores HALL 5 ~ 8000 Hz
Resolución de Medición Sensores HALL 1 Hz
Dimensiones 100 x 70 x 20 mm


Documentación

  Titulo
Fecha
Tamaño
Ver
Bajar

Manual MSX - R.20121130
23-11-2012
161 Kb
Ver el documento con Adobe Acrobat Reader
Descargar el documento en formato zip





Solicitud de Información de Ventas

Si lo desea, un vendedor se pondrá en contacto con usted si nos lo hace saber por medio de un correo electrónico.

Puede enviarnos un correo electrónico haciendo click aquí
Solicitud de Información
